Si₃N₄ керамическая матрица
Основной функциональный керамический материал, обеспечивающий твердость, низкую плотность, теплостойкость и износостойкость.
En
En
Материал: керамический нитрид кремния
Плотность: 3,23-3,27г/см
Цвет: черный и серый
Марка: G3~G100
Спецификация: 0.6- 110mm
Процесс спекания: HIP&GPS

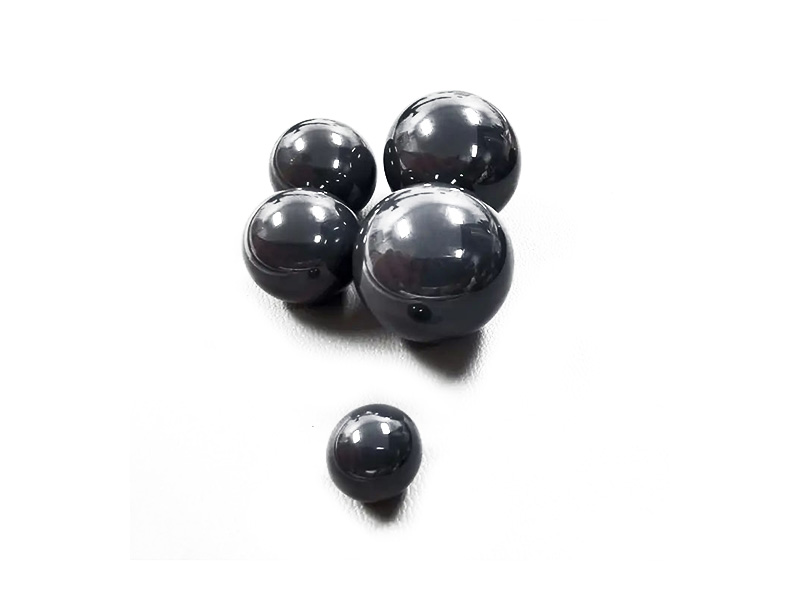

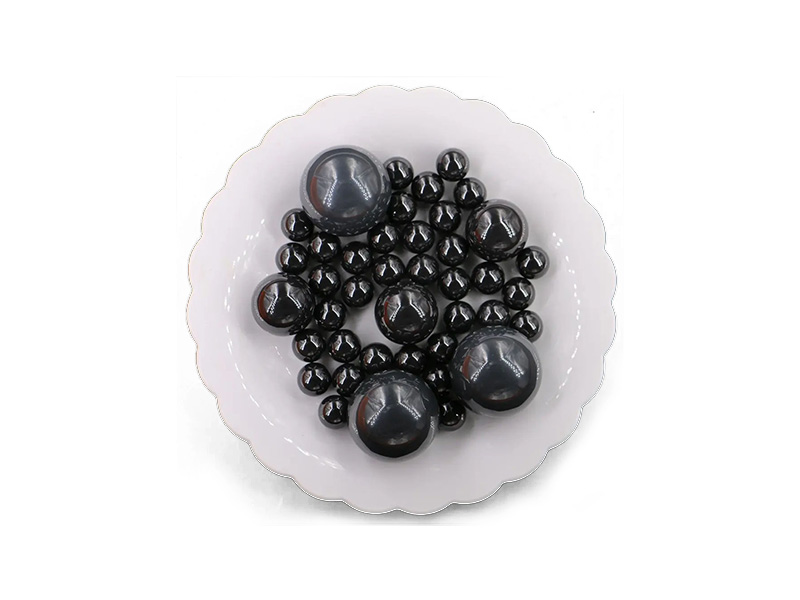

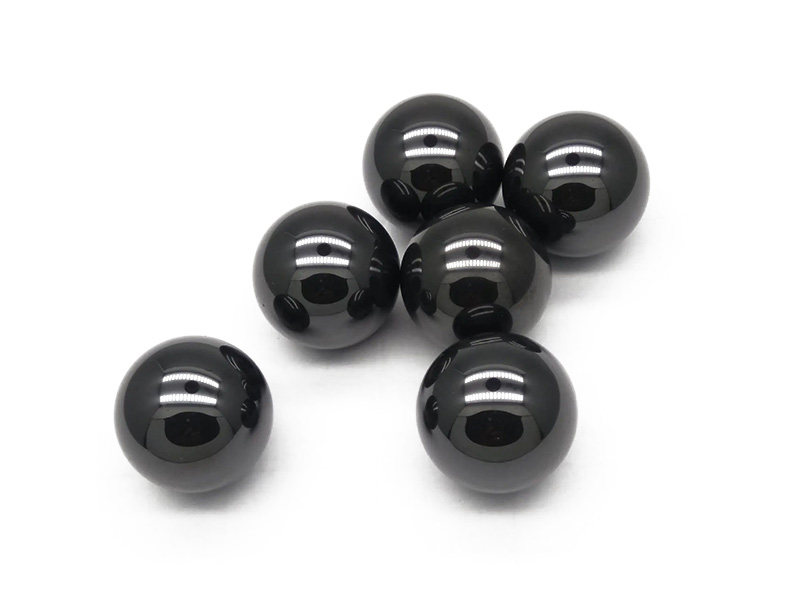

Шары из нитрида кремния представляют собой высокоточные керамические шары из нитрида кремния (Si₃N₄), передовой инженерной керамики, предназначенной для требовательного движения, подшипника, вращающегося оборудования и точного прибора- да.
Сочетание низкой плотности, высокой твердости, износостойкости, электрической изоляции, немагнитного поведения, термоустойчивости и сопротивления к требовательной среде делает Si₃N₄ balls особенно подходящим в тех случаях, когда обычные стальные шары могут быть ограничены по весу, электрической проводимости, магнитной реакции, коррозии, высокоскоростного нагрева или тепловых условий.
Шары нитрида кремнияЯвляются сферические прецизионные компоненты, изготовленные из силиконовой нитриды (Si₃N₄), высокопроизводительной инженерной керамики. Они широко используются в качестве элементов качения в гибридных керамических подшипниках и полных керамических подшипниках, а также в насосах, компрессорах, шаровых винтах, расходомерах, измерительных приборах и других прецизионных механических системах.
Нитрид кремния не является ни металлом, ни пластиком. Это передовая техническая керамика, выбранная, когда приложение требует свойств, таких как малый вес, высокая твердость, электрическая изоляция, немагнитное поведение, коррозионная стойкость и термостойкость.
В высокоскоростных несущих применениях относительно низкая плотность Si₃N₄ снижает массу подвижного элемента. Это может способствовать снижению центробежных сил и нагрева, связанного с трением, при надлежащей конструкции подшипной системы.
Нитрид кремния, химически представлен какSi₃N₄, является передовой инженерной керамики, используемой в высокопроизводительных механических и промышленных приложений. Материал сочетает в себе высокую твердость и прочность с относительно низкой плотностью, термоустойчивостью и электрической изоляцией.
Для шаров из нитрида кремния материал обычно не указывается просто как обычный металлический химический состав. Вместо этого покупатели обычно определяют керамический сорт вместе с такими свойствами, как плотность, механическая прочность, твердость, качество поверхности, округленность, точность размеров и контроль внутренних дефектов.
Окончательная производительность Si₃N₄ ball зависит от качества материала, порошковых характеристик, добавок, метода формования, процесса спекания, плотности, качества шлифования, качества полировки, окружности и контроля дефектов.
Основной функциональный керамический материал, обеспечивающий твердость, низкую плотность, теплостойкость и износостойкость.
В зависимости от производственного маршрута, добавки на основе оксидов могут использоваться для поддержки уплотнения керамики и производительности конечного материала.
Конечный продукт, как правило, проходит спекание, точность шлифования и полировки для достижения требуемых размерных и поверхностных характеристик.
Силиконовый нитрид имеет плотность около 5 км3.26 г/см- да. Его меньшая масса по сравнению со стальными элементами прокатки может уменьшить центробежную нагрузку в надлежащим образом сконструированных высокоскоростных подшипниках.
Приведенная исходная твердость составляет приблизительноHV 1400-1600, устойчивость к износу и долговременные характеристики в соответствующих прецизионных системах движения.
Приведенная исходная прочность составляет приблизительно2300-4000 мпа, с фактическим значением в зависимости от класса материала и метода испытания.
Высокая твердость и подходящая керамическая микроструктура поддерживают износостойкость при правильной конструкции качения и точного движения.
Si₃N₄ является отличным электрическим изолятором, который может помочь уменьшить текущие пути через подшипники систем и снизить риск повреждения электрических в соответствующих электродвигателей и электрических приложений.
Нитрид кремния немагнитный, что делает его полезным в прецизионных приборов, датчиков и оборудования, где магнитное взаимодействие может вмешаться в работу.
Нитрид кремния обладает высокой термостойкостью и устойчивостью к высоким температурам. Контрольная рабочая температура до 1 ° c12 ч. 00 м. CПредусмотрены соответствующие условия эксплуатации.
Si₃N₄ обеспечивает отличную устойчивость к коррозии во многих средах, хотя химическая совместимость должна быть подтверждена для концентрированных щелочных растворов, сернокислотных растворов и других агрессивных сред.
Шары нитрида кремния могут быть определены в зависимости от диаметра, точности, материала, отделки поверхности и требований применения. Приведенные ниже технические данные представляют собой исходные значения, полученные на основе представленной информации о продукте.
| Значение параметра | 2. Справочная спецификация | 3. Примечания |
|---|---|---|
| Материалы по теме | Нитрид кремния/Si₃N₄ | Передовые технологии керамики |
| Размер корпуса (диаметр) | 1.0-200.0 мм | Исходный диапазон; Необходимо подтвердить окончательный потенциал снабжения |
| Производственные мощности 3. Хуациули | 0,5-63,50 мм | Подтвердить размер, сорт и допуск до цитирования |
| Стандарт точности | ISO 3290-2 | Окончательная оценка подтверждена в соответствии с заявкой и заказом на поставку |
| Для этого нужна твердость | HV 1400-1600 | Контрольный диапазон значений |
| Плотность населения | Приблизительно 3,26 г/см | Фактическая стоимость зависит от качества материала и процесса |
| Юног и др.#- 39; С модулус (модулус) | Около 300 гпа | Исходное значение |
| Сила в руках | Около 23004000 мпа | Зависит от сорта и метода испытания |
| Возможность изменения температуры | До 1200 градусов | Фактический лимит зависит от конструкции приложения |
| Магнитное поведение | B. немагнитные свойства | Полезно для магнитно чувствительных систем |
| 3. Электротехнические свойства | Отличная электрическая изоляция | Подходит для электрически чувствительных применений |

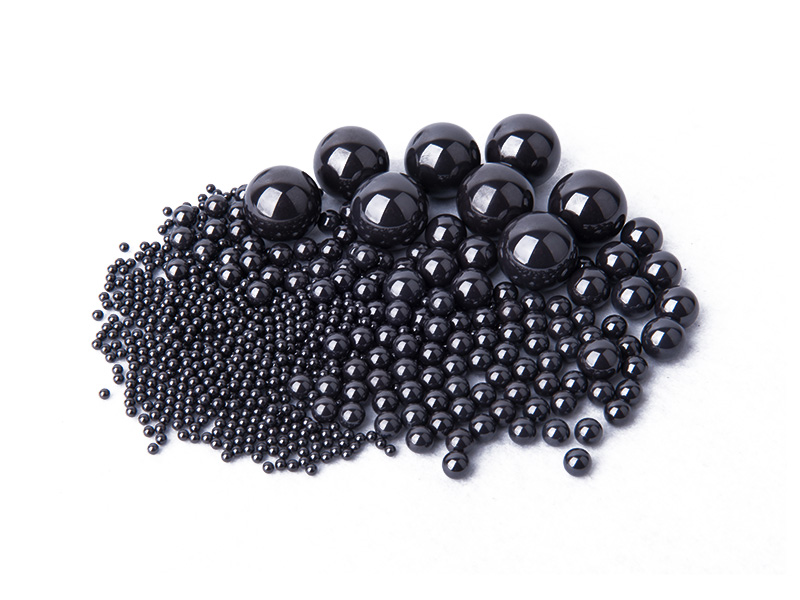

Шары силиконового нитрида доступны в широком диапазоне диаметров в зависимости от подшипника, насоса, прибора или точного применения движения. Приведенные ниже примеры призваны помочь покупателям понять общие категории размеров. Они не являются фиксированными стандартными размерами запасов.
| Категория размера | Примерные диаметры | Типовое направление применения |
|---|---|---|
| Микро/малые | 0,5, 1, 1,5, 2,3 мм | Прецизионные приборы, миниатюрные подшипники |
| - небольшие размеры | 4, 5, 6, 8, 10 мм | Высокоскоростные подшипники и механизмы точности |
| В среднем по стране | 12, 15, 20, 25 мм | Промышленные подшипники, насосы и машины |
| С большим размером | 30, 40, 50, 60 мм | Специализированная техника и системы большой мощности |
| Особый размер | 63,50 мм и выше | - конкретные виды применения; Технико-экономическое обоснование производства подлежит подтверждению |
Шары нитрида кремния выбираются в тех случаях, когда применение требует сочетания низкой массы, высокой твердости, износостойкости, электрической изоляции, немагнитного поведения, термоустойчивости и химической устойчивости. Следующие виды применения имеют непосредственное отношение к представленной технической информации.
Si₃N₄ balls широко используются в качестве элементов прокатки в специализированных подшипниках, где важное значение имеют малый вес, электрическая изоляция, высокая твердость, износостойкость или тепловые характеристики.
Масса более низких элементов качения может уменьшить центробежные силы и поддерживать высокоскоростную работу несущих элементов, когда геометрия несущих элементов, предварительная нагрузка, смазка и условия работы надлежащим образом соответствуют друг другу.
Шары нитрида кремния, как правило, в паре с металлическими несущими кольцами для создания гибридных подшипников. Эта комбинация может обеспечить преимущества керамических элементов катания, сохраняя при этом металлические конструкции гоночных дорожек.
Si₃N₄ balls также могут использоваться в полностью керамических подшипниках для сложных сред, где требуются немагнитные, коррозионные и электрические изоляционные компоненты.
Нитрид кремния#- 39; s низкий износ, термическая устойчивость и устойчивость к воздействию сложных сред могут поддерживать отдельные виды применения вакуумных насосов. Перед выбором должны быть подтверждены условия среды, температуры и смазки.
Si₃N₄ balls может быть рассмотрен для подшипников компрессоров и прецизионных вращающихся систем, где требуется износостойкость, теплостойкость и электрическая изоляция.
Катяжные элементы силиконового нитрида могут использоваться в отдельных системах центробежных насосов, где требуется коррозионная стойкость, низкий износ и стабильная производительность.
Высокоскоростные валы, штыри и точные вращающиеся узлы могут выиграть от низкой массы и высокой твердости Si₃N₄ rolling elements.
Шары силиконового нитрида высокой точности могут быть рассмотрены для рециркуляционных шаровых систем и элементов управления движением, где важны точность размеров, твердость и низкая масса.
Немагнитные, электрические изоляционные и коррозионно-стойкие характеристики Si₃N₄ могут быть полезны в отдельных системах измерения потока. При проектировании следует учитывать плотность, плавучесть и химическое воздействие.
Прецизионные приборы и датчики могут использовать немагнитные керамические шары, в которых магнитное взаимодействие, электропроводность или коррозия могут влиять на стабильность измерения.
Низкая плотность, высокая прочность и тепловые характеристики нитрида кремния делают его актуальным для выбранного аэрокосмического и высокоточного оборудования высокой надежности.
Силиконовые нитридные шары не являются автоматически правильной заменой стальных шаров в каждом приложении. Их значение определяется конкретными техническими характеристиками, которые могут способствовать устранению ограничений, связанных с обычными металлическими элементами качения.
| Требования в отношении | Характеристика Si₃N₄ Ball | Потенциальные выгоды |
|---|---|---|
| Высокоскоростное вращение | Низкая плотность населения | Меньшая масса элементов качения и центробежная нагрузка |
| 10. Электроизоляция | Нетокопроводящая керамика | Может ли уменьшить электрические пути тока через подшипники |
| 3. Магнитная чувствительность | B. немагнитные свойства | Уменьшает магнитное взаимодействие в чувствительном оборудовании |
| - одежда | Высокая твердость по весу | Устойчивость к износу |
| Коррозионная среда | Высокая коррозионная стойкость во многих средах | Может ли обеспечить большую экологическую стабильность, чем многие стали |
| Высокая температура воздуха | Термоустойчивость и термостойкость к ударам | Поддерживает отдельные высокотемпературные приложения |
Одним из наиболее важных приложений для Si₃N₄ balls является гибридная керамическая подшипника. В гибридных подшипниках силиконовые нитридные шары сочетаются с металлическими внутренними и внешними кольцами. Эта конструкция позволяет инженерам воспользоваться керамическим элементом прокатки &#- 39; s низкая плотность, высокая твердость, электрическая изоляция и тепловые характеристики.
В высокоскоростных вращающихся системах меньшая масса шариков нитрида кремния может уменьшить центрифужную нагрузку по сравнению со стальными шариками. Это может поддерживать высокоскоростную работу, когда подшипник правильно разработан для скорости, предварительной нагрузки, смазки, клеточного материала, геометрии гоночного пути и тепловых условий.
Для высотных подшипников покупатели должны указывать не только диаметр шара, но и его точность, округленность, изменение диаметра, шероховатость поверхности, класс материала, требования к проверке и конкретные условия эксплуатации.
Производство прецизионных шариков нитрида кремния требует значительно большего управления процессом, чем производство простой керамической сферы. Представленная техническая информация определяет в качестве важных этапов подготовку, формование, спекание, точное шлифование, шлифование, чистку, сортировку и проверку порошка.
Для высококлассных подшипников изготовителям необходимо контролировать плотность, внутренние дефекты, поверхностную отделку, округленность, изменение диаметра и согласованность между партиями.
Высококачественный Si₃N₄ керамический порошок выбирается и готовится для требуемого материала класса. Порошковые свойства влияют на конечную плотность, микроструктуру и механические свойства.
Порошок нитрида кремния может сочетаться с подходящими спекающими добавками, связующими устройствами и агентами по переработке. Однородное смешивание важно для последовательной формовки и свойств материала.
Приготовленная керамическая смесь может быть переработана в форму, подходящую для выбранной технологии формования. Постоянное сырье поддерживает воспроизводимое экологически чистое производство кузовов.
Керамический материал имеет форму сферических зеленых тел. Метод формования выбирается в зависимости от диаметра шара, объема производства, состава материала и требуемого качества.
При использовании связующих устройств может потребоваться контролируемая термическая обработка для удаления присадок при сведении к минимуму растрескивания, деформации и внутренних дефектов.
Контролируемое спекание развивает керамическую микроструктуру и увеличивает плотность. Спекающий маршрут оказывает большое влияние на механические свойства, стабильность размеров и уровни дефектов.
После спекания керамические шары заземляются для удаления избыточного материала и постепенного приближения к требуемому диаметру и сферической геометрии.
Точность шлифования используется для контроля диаметра, окружности и размерных вариаций. Этот этап особенно важен для подшипниковых керамических шариков.
Более точная абразивная обработка постепенно улучшает сферическую точность и качество поверхности до окончательной стадии полировки.
Управляемая полировка обеспечивает гладкую поверхность, подходящую для точного ношения, прибора и других применений с низким коэффициентом трения.
Готовые керамические шары очищаются для удаления абразивных остатков, частиц и загрязняющих веществ, которые могут повлиять на точность сборки.
Шары сортируются и проверяются на предмет точности размеров, окружности, целостности поверхности и соблюдения других согласованных требований к качеству.
Контроль качества имеет решающее значение для шариков нитрида кремния, поскольку они часто используются в прецизионных и высокоценных сборках. Представленная техническая информация определяет геометрию, целостность поверхности и последовательность материала в качестве ключевых областей контроля качества.
Проверьте диаметр шара в соответствии с согласованными спецификациями и сортностью.
Важно для точного подшипника и роликовых элементов приложений.
Проверьте наличие чипсов, трещин, ящиков, примесей и других поверхностных дефектов.
Критически важно для высококлассных подшипников и приложений с низким коэффициентом трения.
Исходные значения могут быть подтверждены, когда это требуется спецификацией проекта.
Поддержка идентификации партии и инспекции упаковки контролируемые промышленные поставки.
В соответствии с требованиями проекта могут обсуждаться образцы, отчеты об инспекциях, испытания третьей стороной или документация по типу ppa.
Упаковка проверяется на предмет снижения риска загрязнения, смешивания или повреждения поверхности.
В представленной HUACIJULI информации говорится, что компания предоставляет силиконовые нитридные шары в соответствии с требованиямиASTM F2094Технические требования, включаяМатериалы класса I и класса II.
Что касается закупок, то в спецификации закупок должны быть подтверждены применимые класс материалов, диаметр, точность, допуски, качество поверхности и инспекционная документация.
Выбор правильного керамического шара требует больше, чем выбор диаметра. Проектировщики подшипников и машин должны оценить полную рабочую среду.
Задайте диаметр шара.Укажите требуемый диаметр в миллиметрах или дюймах.
Определите класс точности.Подтвердить требуемый стандарт ISO 3290-2 или другой стандарт для конкретного проекта.
Определите нагрузку.Рассмотрим радиальную нагрузку, осевую нагрузку, контактный стресс и любую ударную нагрузку.
- задайте скорость.Скорость вращения особенно важна для высокоскоростных подшипников.
Определение смазки.Подтвердить наличие смазки, масла, сухого прогона или других условий смазки.
- проверь температуру.Включить обычную рабочую температуру и пиковую температуру.
Оценка воздействия химических веществ.Выявление газов, жидкостей, кислот, щелочей или других химических веществ.
Проверьте требования к электричеству.Нитрид кремния может быть выбран в тех случаях, когда необходима электрическая изоляция.
Проверь магнитные требования.Si₃N₄ является немагнитным и может быть полезным для магнитно чувствительного оборудования.
Определение инспекции и документации. Указать сертификаты, испытания, образцы, требования к отслеживаемости и упаковке.
Нитрид кремния предлагает отличные механические и тепловые характеристики, но остается керамическим материалом. Он не должен автоматически заменять сталь в тех случаях, когда речь идет о тяжелых ударах, нагрузке по краям, неправильной регулировке или неконтролируемых раздавливающих нагрузках.
Хотя силиконовый нитрид имеет значительно большую прочность на разрыв, чем многие другие керамики, полный подшипник или механическая система все еще нуждается в проектировании вокруг керамических элементов качения.
Для тяжелых ударов или общей механической загрузки шары из стали, нержавеющей стали или карбида вольфрама могут быть более подходящими в зависимости от рабочей среды. Поэтому выбор материала должен основываться на нагрузке, скорости, температуре, смазке, геометрии, химическом воздействии и условиях удара, а не только на названии материала.
| Материалы по теме | Основные характеристики | Потенциальные ограничения | Типичное направление движения |
|---|---|---|---|
| Si₃N₄ | Низкая плотность, высокая твердость, электрическая изоляция, немагнитная, тепловая устойчивость | Более высокая стоимость; Керамика требует ухода при сильном ударе | Высокоскоростное и точное применение |
| - ZrO₂ | Относительно высокая керамическая прочность и коррозионная стойкость | Отличается плотностью и высокой температурой от Si₃N₄ | Применение коррозионностойкой керамики |
| < < аль-грау-грау > > | Жесткая, коррозионностойкая и относительно экономичная керамика | Более низкая прочность по сравнению с выбранными альтернативами | Общие применения керамики |
| Сталь AISI 52100 | Высокая точность, высокая твердость, высокая грузоподъемность и относительно низкая стоимость | Проводимость, магнитная и менее коррозионностойкая | Прикладные программы общего назначения |
| Нержавеющая сталь | Несколько сортов и хорошая устойчивость к коррозии | Твердость и выносливость зависят от качества | Коррозионная промышленная среда |
| Карбид вольфрама | Чрезвычайно высокая твердость и износостойкость | Очень высокая плотность, тяжелый вес и высокая стоимость | Применение с высокой степенью износа |
Организация < < хуасиюль& > >#- 39; Представленная информация о продукте позволяет определить производственную способность шаров нитрида кремнияОт 0,5 мм до 63,50 ммИ утверждает, что компания поставляет шары нитрида кремния в соответствии с требованиямиASTM F2094, класс I и класс II- технические характеристики.
Возможность изготовления керамических шариков на основе силиконового нитрида для точного и промышленного применения.
Организация < < хуасиюль& > >#- 39; Представленная информация идентифицирует материалы ASTM F2094 класса I и класса II по шарику из силиконового нитрида.
Диаметр шара, точность, условия применения, документация и требования проверки могут быть обсуждены до заказа.
Подходит для обсуждения проектов, связанных с подшипниками, насосами, компрессорами, приборами и другими точными приложениями.
Свяжитесь с HUACIJULI для проектов силиконового нитрида нитрида
Адрес электронной почты: sales@hc-sin.com
Телефон: +86 180 5010 1292
Точные керамические шары требуют защитной тары для сведения к минимуму повреждения поверхности, загрязнения и смешивания между различными диаметрами или рангами точности.
Мешки, бутылки, лотки или коробки могут рассматриваться в зависимости от размера продукта и количества заказа.
Индивидуальное разделение и защитная упаковка могут уменьшить повреждения поверхности для высокоценных керамических шариков.
Упаковки и лотки могут быть организованы для оптовых экспортных поставок.
Этикетки могут идентифицировать материал, диаметр, сорт, номер партии и количество.
Более чистые упаковочные решения могут быть обсуждены для подшипника, аэрокосмической, приборостроечной и OEM сборки проектов.
Предоставление полной технической информации позволяет поставщику оценить правильный материал, уровень точности, производственный маршрут и требования к инспекции.
Материал: 1Si₃N₄ / силиконовый нитрид керамический
Диаметр: диаметрУказать мм или дюйм
Класс точности:ISO 3290-2 или требования, касающиеся конкретного проекта
Требования к поверхности:Неровность поверхности или особая отделка
Количество: 1Пробное количество и прогноз годового спроса
Применение:Подшипники, шпиндели, насосы, компрессоры, шаровые винты, расходомеры, приборы или другое оборудование
Рабочая скорость:Частота вращения или линейная частота движения
Загрузка: 1 2Радиальные, осевые, контактные и ударные условия
Температура воздуха:Нормальная и пиковая температура
1.2.3 смазка:Смазка, масло, сухая или другая смазка
Химическая среда:Жидкости, газы, кислоты или щелочи
Требования к электричеству:Требования к изоляции
Упаковка:Стандартная или чистая тара
Документация:Отчет об осмотре, свидетельство об испытании, утверждение образца, испытание третьей стороной или документация по типу ppa
Отправьте HUACIJULI ваш требуемый диаметр, точность, количество и условия применения. Технические требования, инспекционные документы, упаковка и спецификации проекта могут быть обсуждены до производства.
Запрос цены: Свяжитесь с HUACIJULISpecifications and dimensions of Si3N4 bearing balls for different purposes | ||
Serial number | Use | Specification |
1 | Dental drill bearings | 1mm |
2 | Precision Machine Tools | 3.969mm(5/32in)、6.35mm(1/4in)、7.938mm(5/16in)、9.5mm(3/8in) |
3 | Semiconductor vacuum pump | 9.5mm(3/8in)、11.9mm(15/32in) |
4 | Electric Vehicles | 4mm(5/32in)、4.8mm(3/16in)、8mm(5/16in)、8.7mm(11/32in)、11mm(7/16in) |
5 | Wind power | 47.625mm(1-7/8in)、48.419mm(1-29/32in) |
6 | Motor | 1.59mm(1/16in)、4mm(5/32in) |
7 | X-ray CT | 12.7mm(1/2in) |
8 | Aerospace | 2.5mm(1in about) |
9 | miniature | 0.5mm~1.5mm |
Если у вас есть какие-либо предложения или вопросы, пожалуйста, свяжитесь с нами.
