Не растает ли под высокой влажностью
Отличное сопротивление термическому удару
Устойчивость к эрозии
Не легко аккумулировать шлаки, легко поддерживать
Длительный срок службы и высокая эффективность затрат

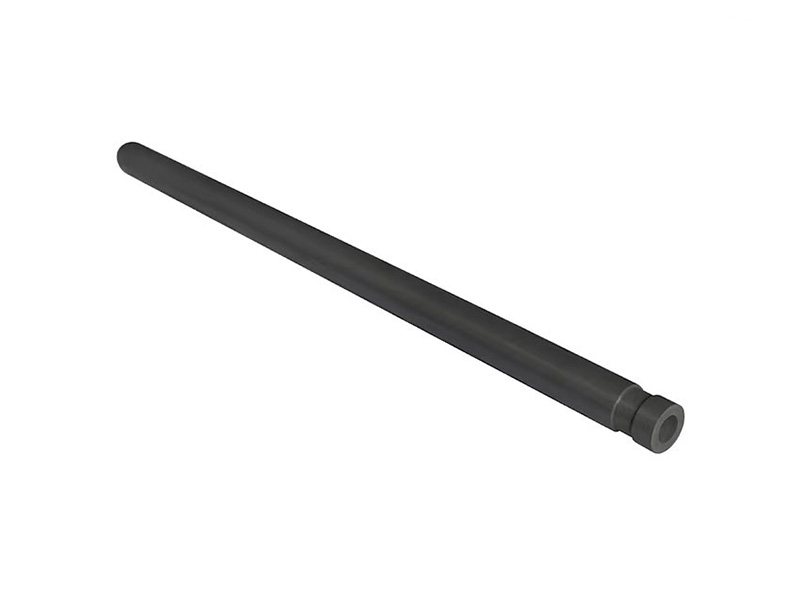

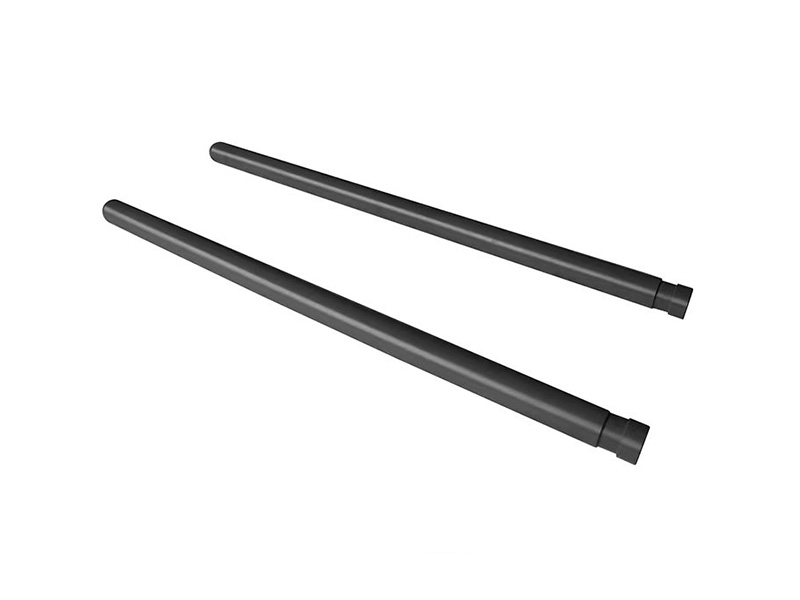

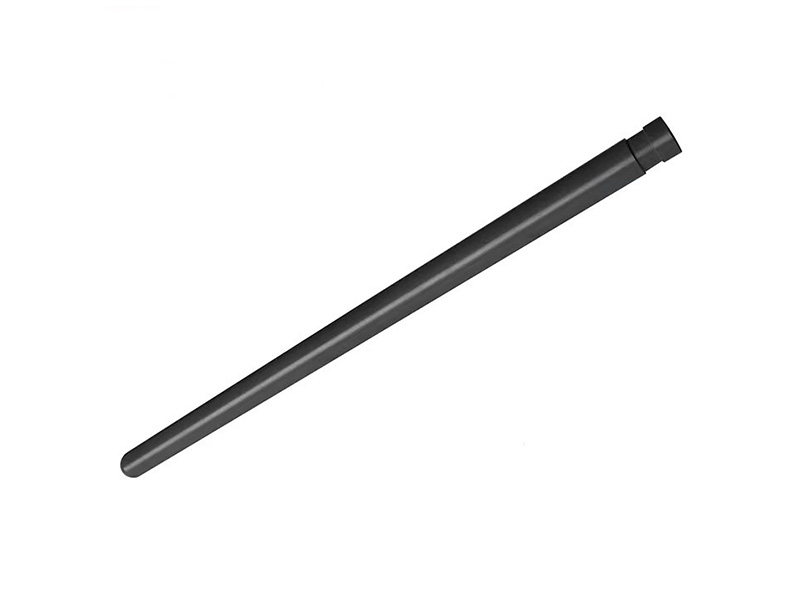

Улучшенная защита Si3N4 от температурных датчиков керамики
Термопара нитрида кремния представляет собой высокопроизводительную керамическую оболочку, предназначенную для защиты термопар датчиков в высокотемпературных, коррозионных и литых металлических средах. Сочетание превосходной термостойкости, химической устойчивости, высокой прочности и несмачиваемого поведения делает его особенно подходящим для систем измерения температуры расплавленного алюминия, цинка и других цветных металлов.
Термопара для защиты от нитрида кремния представляет собой усовершенствованную керамическую оболочку, изготовленную из нитрида кремния высокой чистоты (Si₃N₄). Он предназначен для удержания и изоляции термопары или температурного датчика от прямого воздействия расплавленных металлов, коррозионных газов, химических сред и резких температурных изменений.
Труба выступает в качестве защитного барьера, в то время как тепло быстро достигает датчика. Такое сочетание защиты и термической реакции особенно ценно при обработке цветных металлов, когда обычные керамические или металлические защитные материалы могут подвергаться ращиванию, эрозии, увлажнению, химической атаке или накоплению материала.
В представленной информации о продукте термопара силикона нитрида определяется в качестве усовершенствованного керамического решения для измерения температуры, включая расплавленный алюминий и цинк, с уделением особого внимания термоударной стойкости, коррозионной стойкости, стойкости к эрозии и несмачиванию.
Термопары нитрида кремния предназначены для измерения температуры, когда датчик должен выдерживать быстрые изменения температуры, воздействие расплавленных металлов, коррозию, эрозию и сцепление материала.
Отличное сопротивление термическому удару
Резистентность к мольтен-металлической эрозии
Агрессивное несмачивающее поведение по отношению к расплавленному алюминию и цинку
Механическая прочность и твердость
Гравюровое тепловое расширение
Хорошая теплопроводность для быстрого выравнивания температуры
Высокая степень электрического сопротивления
Подходит для сложных условий обработки цветных металлов
Силиконитрид (Si₃N₄)-это не-оксидная инженерная керамика, известная сочетанием высокой прочности, низкого теплового расширения, термоударной устойчивости, химической стабильности, твердости и электрической изоляции. Для термопар приложений защиты, эти свойства работают вместе, чтобы защитить датчик при сохранении эффективной передачи тепла от окружающего процесса.
| 3. Недвижимость | Исходные данные | Значение для защиты термопар |
|---|---|---|
| Материалы по теме | Нитрид кремния (Si₃N₄), неоксидная инженерная керамика | Обеспечивает плотную и долговечную защитную оболочку |
| Цвет (Цвет (Color)) | Светло-серый цвет | Типичный внешний вид поставляемого материала |
| Плотность населения | 3.18-3.22 г/см | Относительно низкая плотность для современной керамической конструкции |
| Прочность на сжатие | - 2900 мпа | Поддерживает устойчивость к механической погрузке и разгрузке |
| Прочность на изгиб | 750-850 мпа | Высокая прочность конструкции тонкостенных керамических защитных труб |
| Вайбулл модулус | 14-16 | Указывает на статистическую прочность последовательности керамического материала |
| Прочность на разрыв (K₁c) | 6,0- 1 шт.,8 мпа · м1 2 3 4 | Помогает противостоять распространению трещин под тепловым и механическим напряжением |
| Юног и др.#- 39; С модулус (модулус) | 300-320 гпа | Высокая жесткость и пространственная стабильность |
| < < пуассон энд пуассон > >#- 39; Соотношение s | 0,27-0,29 | Важный параметр материала для механической конструкции |
| Твердость HV1 | 15-17 гпа | Высокая твердость поддерживает устойчивость к эрозии и износу |
| Максимальная рабочая температура в инертной атмосфере | До 1250 градусов | Подходит для отдельных высокотемпературных применений в инертной атмосфере |
| Максимальная рабочая температура воздуха | 1050-1100 грац | Исходный предел для условий окисления |
| Теплопроводность @ 25°C | 25-30 вт/м · к | Поддерживает относительно быструю передачу тепла в термопару |
| Теплопроводность @ 1000 | 15-18 вт/м · к | Поддерживает полезный теплообмен при повышенной температуре |
| Тепловое расширение, 20-10 мин.0 градусов | (2.0-2.5) грань 10- 1 шт./ к | Очень низкое расширение помогает уменьшить тепловое напряжение |
| Тепловое расширение, 20-1000 градусов | (3.2-3.6) 10-6/ к | Поддерживает стабильность размеров при больших изменениях температуры |
| Термостойкость к удару | 550-650 K | Важно для погружения в горячий расплавленный металл |
| Параметр теплового удара R2 | 13-16 вт/мм | Эталонный показатель теплового удара |
| Электрическая резистивность @ 20°C | Страница 1 из 1012Длина · см | Высокая электрическая изоляция |
| Электрическая резистивность @ 800°C | 106-107Длина · см | Полезное электрическое свойство для изоляции датчика |
| Диэлектрическая постоянная частота | 5,5-6,5 на частоте МГЦ | Поддерживает электрическую изоляцию датчика в сборе |
Примечание: технические данныеПриведенные выше значения представляют собой исходные данные, представленные в представленном документе по продукту. Фактическая производительность зависит от качества материала, производственного маршрута, геометрии трубы, атмосферы, скорости нагрева, глубины погружения, химического состава расплавленного металла и условий эксплуатации.
Низкий коэффициент теплового расширения и высокая механическая прочность Si₃N₄ позволяют защитной трубе выдерживать быстрые изменения температуры. Это особенно важно, когда термопара вставляется в горячий расплавленный металл.
Нитрид кремния обладает высокой устойчивостью к расплавленному алюминию и цинку. Уменьшенное увлажнение позволяет ограничить накопление металла, оксидной пленки и шлака на поверхности защитной трубы.
В представленном документе описывается сильная химическая стабильность в сложных условиях расплавленной и атмосферной среды, включая агрессивную среду расплавленной соли и криолита.
С гибкостью 750-850 мпа и сжимающей прочностью не менее 2900 мпа в представленных данных, Si₃N₄ обеспечивает прочную керамическую структуру для защиты промышленных датчиков.
Жесткая и плотная керамическая конструкция помогает противостоять механической эрозии, вызываемой потоком мольтен-металла и движением шлака.
Теплопроводность 25-30 вт/м · к при 25 грац. И 15-18 вт/м · к при 1000 грац.
Высокая электрическая сопротивляемость делает Si₃N₄ подходящим для термопар в сборе, где требуется электрическая изоляция между датчиком и окружающим оборудованием.
Сочетание химической устойчивости, несмачивающего поведения и термостойкости к воздействию молтен-металла делает Si₃N₄ подходящим для оценки систем непрерывного или многократного измерения температуры погружения.
Термопары защитных труб, как правило, определяются в зависимости от типа датчика, глубины погружения, печи или системы расплавления металла и геометрии установки. Представленный документ содержит подробные данные о материальном имуществе, но не определяет одну универсальную од, ID или длину. Эти размерные параметры должны быть подтверждены заказчиком#- 39; - это рисунок.
| 3. Технические требования | Ссылка/пользовательская опция |
|---|---|
| Материалы по теме | Нитрид кремния высокой чистоты (Si₃N₄) |
| Тип материала | Инженерная керамика, не содержащая оксидов |
| Color | Светло-серый цвет |
| Наружный диаметр | Настраивается в соответствии с требованиями по сборке и установке термопар |
| Внутренний диаметр | Обычай в зависимости от диаметра термопары и проема сборки |
| Толщина стенок | - обычай; Оптимизирована в соответствии с термической чувствительностью и механическими требованиями |
| Длина трубы | Настраивается в соответствии с глубиной погружения и конфигурацией оборудования |
| Конечная конфигурация | Пользовательская конечная геометрия, монтаж и дизайн соединения |
| Плотность населения | 3.18-3.22 г/см |
| Прочность на изгиб | 750-850 мпа |
| Прочность на сжатие | - 2900 мпа |
| Прочность на разрыв | 6,0-6,8 мпа · м1 2 3 4 |
| Стойкость к термическому удару | 550-650 тысяч |
| Максимальная рабочая температура | До 1250 гранат в инертной атмосфере; 1050-1100 грац в воздухе |
| Общая площадь участка | Плотная керамическая поверхность; Требования к отделке могут быть определены в зависимости от применения |
| Настройка на заказ | Поставляется в соответствии с требованиями системы чертежей и термопар |
Ключевой областью применения является измерение температуры при обработке расплавленного алюминия и алюминиевых сплавов. Несмачивающее поведение Si₃N₄ помогает уменьшить адгезию алюминиевых, оксидных пленок и шлака к поверхности трубы.
Нитрид кремния#- 39; s стойкость к сцеплению и эрозии мольтен-металла делает его подходящим для отдельных процессов плавления цинка и температурного мониторинга.
Труба может быть оценена для систем измерения температуры, используемых в операциях плавки, удержания и передачи цветных металлов, где коррозия и тепловая циклонность имеют важное значение.
Термопары защитных труб могут использоваться для мониторинга температуры мольтен-металла во время литья, когда быстрые изменения температуры и металлический контакт предъявляют серьезные требования к защите датчиков.
Si₃N₄ tubes может защитить термопары, установленные в холдинговых и плавильных печах, поддерживая постоянный мониторинг температуры молитен-металла.
Представленные данные свидетельствуют о высокой стабильности агрессивной среды молтеносных солей и криолитов, что делает Si₃N₄ релевантным для отдельных коррозионных высокотемпературных систем мониторинга температуры.
Термопара защитная труба, как правило, является одной из частей полного комплекта для измерения температуры. Следующие восемь компонентов и систем представляют собой общие точки интеграции для трубы защиты от нитрида кремния.
1. Комплект погружной термопары:Si₃N₄ tube окружает и защищает сенсорный элемент при прямом погружении в расплавленный металл.
2. Расплавленный алюминиевый температурный зонд:Используется в качестве керамической защитной оболочки для датчиков измерения расплавленного алюминия и алюминиевых сплавов.
3. Датчик температуры печи:Защищает термопары, установленные в мольтен-металлических держательных печах, где требуется постоянный контроль температуры.
4. Термопара плавильных печей:Обеспечивает защитный керамический барьер вокруг датчика в высокотемпературном плавильном оборудовании.
5. Система измерения температуры ладья:Может быть интегрирован в оборудование для мониторинга температуры, используемое вокруг молтен-металлических ковшей и операций передачи.
6. Оборудование для непрерывной обработки металла:Подходит для отдельных систем непрерывного мониторинга температуры, в которых происходит повторяющийся температурный цикл.
7. Температурный зонд из сплава цветных металлов:Используется для изоляции термопар от расплавленных сплавов цветных металлов и уменьшения прямой химической или механической атаки.
8. Промышленная система регулирования температуры:Интегрирован с датчиком, проводкой и контрольным оборудованием для обеспечения обратной связи температуры для мониторинга и контроля процессов.
В представленной информации указывается, что труба изготовлена из порошка кремнитрового нитрида высокой чистоты с использованием точной формовки и высокотемпературной керамической обработки. Он определяет соединения реакции и горячего прессования в качестве производственных маршрутов. Нижеприведенная производственная последовательность расширяет эти принципы в практический производственный процесс производства керамических компонентов.
Порошок кремнистого нитрида высокой чистоты выбирается в соответствии с требуемыми механическими, термическими и химическими характеристиками.
Подготовка и смешивание порошка контролируются для достижения соответствующего поведения формирования и последовательной керамической микроструктуры.
Пустота в трубке образуется с помощью соответствующей керамической формы. Соединения реакции или горячего прессования могут быть выбраны в соответствии с требованиями к конструкции и производительности продукта.
Контролируемая высокотемпературная обработка развивает требуемую структуру, плотность и механические свойства Si₃N₄.
При необходимости керамическая обработка используется для достижения заданных наружного диаметра, внутреннего диаметра, длины, конечной геометрии и монтажных размеров.
Состояние поверхности контролируется в соответствии с требованиями, предъявляемыми к условиям погружения и сборке термопар.
Готовые трубы проверяются на предмет их размеров, целостности поверхности и соответствия требованиям к материальному имуществу.
Готовые керамические трубки очищаются и защищены от удара, загрязнения и повреждения при погрузке и разгрузке перед отгрузкой.
Алюминиевые металлические, шлаковые и оксидные пленки с меньшей вероятностью будут прочно держаться на поверхности Si₃N₄. Это позволяет уменьшить накопление материала, которое может повлиять на чувствительность датчика или загрязнить процесс во время удаления трубки.
Представленный документ подчеркивает сочетание очень низкого теплового расширения и высокой прочности в качестве основной причины устойчивости к быстрым температурным перепадам во время погружения в расплавленный алюминий.
Уменьшение адгезии расплавленных слоев металла и оксида может способствовать сохранению более чистой защитной поверхности и более стабильных условий воздействия датчиков.
Плотная, жесткая керамическая структура помогает противостоять механической эрозии, вызываемой движением металла и шлаковыми контактами.
| Коэффициент учета результатов деятельности | Нитрид кремния | Значение в термопарных системах |
|---|---|---|
| Тепловый удар, | - отлично. - отлично. | Снижает риск при быстром погружении и тепловом цикле |
| Расплавленный алюминиевый смачивание | Сильное немокрое поведение | Помогает уменьшить накопление сенсорной оболочки |
| Механическая прочность | - высокий уровень | Поддерживает тонкие керамические конструкции труб |
| Тепловое расширение | Очень низкий уровень | Помогает уменьшить тепловое напряжение |
| Химическая стабильность | Отлично подходит для агрессивных сред | Имеет важное значение для расплавленной металлической и коррозионной атмосферы |
| Устойчивость к эрозии | - высокий уровень | Помогает выдерживать движение металла и шлака |
Выбор материала всегда должен основываться на фактическом химическом составе металла, температуре, частоте погружения, атмосфере, механической нагрузке и требуемом сроке службы датчика. Сравнение выше описывает поставляемые Si₃N₄ характеристики, а не универсальный рейтинг всех керамических материалов.
XIAMEN HUACIJULI специализируется на передовых керамических компонентов и индивидуальные Si₃N₄ solutions для сложных промышленных приложений. Что касается термопар, то конструкция изделия должна соответствовать требованиям датчика, среды погружения и установки оборудования, а не рассматриваться как универсальная керамическая труба.
Технический фокус на нитриде кремния#- 39; s тепловые, механические, электрические и химические свойства.
Диаметр трубы, длина, толщина стенки и геометрия конца могут быть оценены в соответствии с чертежами заказчика.
Производственные маршруты могут включать в себя соединение реакции или горячего прессования в соответствии с требованиями продукции.
Конструкция трубки может быть рассмотрена вокруг глубины погружения, размеров термопары, температуры и состояния расплавленного металла.
Объемный и визуальный осмотр может быть включен в процесс производства и контроля качества.
Подходит для индивидуальных проектов термопар защиты труб и других Si₃N₄ керамических компонентов.
Это усовершенствованный Si₃N₄ ceramic sheath, используемый для защиты термопары или температурного датчика от расплавленной металла, коррозионной атмосферы, механической эрозии и быстрых температурных изменений, позволяя тепло достичь датчика.
Представленный документ подчеркивает его сильное невлажное поведение по отношению к расплавленному алюминию. Алюминиевые, шлаковые и оксидные пленки, скорее всего, не будут присоединены к Si₃N₄ surface, что поможет уменьшить образование вокруг термопары защитной трубки.
В технической таблице указано до 1250 градусов в инертной атмосфере и 1050-1100 градусов в воздухе. Речь идет о справочных значениях материалов/продуктов; Фактическая допустимая температура всей термопары в сборе зависит от атмосферы, геометрии трубы, условий погружения, температурного цикла и конструкции датчика.
- да. - да. Термостойкость к удару является одним из основных преимуществ поставляемого материала Si₃N₄. В документе указывается графу термоударного сопротивления 550-650 к и параметр теплового удара R2 13-16 вт/мм.
Нитрид кремния имеет сильные несмачивающиеся характеристики по сравнению с расплавленным алюминием и цинком. Это снижает склонность расплавленных металлических, шлаковых и оксидных пленок к прикреплению к защитной поверхности трубы. Степень адгезии по-прежнему зависит от состава сплава, температуры, состояния поверхности и технологических условий.
В представленном документе этот материал характеризуется как имеющий высокую устойчивость к эрозии. Его жесткая и плотная структура помогает противостоять механическому износу, вызванному мольтен-металлическим движением и шлаком.
Основными областями применения являются: измерение температуры расплавленного алюминия, обработка расплавленного цинка, обработка цветных металлов, системы литейного и литейного производства, плавильные и держательно-держательные печи, а также отдельные процессы с высокой температурой расплавленной соли или коррозии.
- да. - да. Труба может быть спроектирована вокруг клиента &#- 39; Сборка термопар. Типичные настраиваемые параметры включают наружный диаметр, внутренний диаметр, длину, толщину стенок и конечную конфигурацию.
В представленном документе отмечается, что Si₃N₄ может обеспечить преимущества в некоторых коррозионных средах, в частности, в отношении устойчивости к фтор, хлора и металлов потоков обработки, а также устойчивость к молтен-алюминиевой атаке. Соответствующий материал по-прежнему должен выбираться в зависимости от фактической атмосферы, сплава химии и температуры.
Рекомендуемая информация включает в себя трубку OD и ID, общую длину, длину погружения, толщину стенок, если она определена, тип и диаметр термопары, метод монтажа, рабочую температуру, атмосферу, мольтен-металлическую или химическую среду, частоту погружения и годовое количество.
Силиконовый нитрид хорошо подходит для оценки непрерывного или многократного погружения из-за его несмачиваемого поведения, термоударной устойчивости, химической устойчивости и устойчивости к мольтен-металлической эрозии. Фактический срок службы должен быть проверен на соответствие конкретным условиям сплава, температуры и погружения.
XIAMEN HUACIJULI может оценить изготовленные по заказу термопары нитрида кремния защитные трубы в соответствии с размерами термопары, глубиной погружения, рабочей температурой, молекулярно-металлической химией и требованиями к установке. Приведите рисунок или технические параметры для оценки продукта.
Category | Property | Value |
General | Color | Light Grey |
Mechanical Properties | Density | 3.18 – 3.22 g/cm³ |
≥ 2900 MPa | ||
Flexural Strength | 750 – 850 MPa | |
Weibull Modulus (m) | 14 – 16 | |
Fracture Toughness (K₁c) | 6.0 – 6.8 MPa·m¹ᐟ² | |
Young’s Modulus (E) | 300 – 320 GPa | |
Poisson’s Ratio | 0.27 – 0.29 | |
Vickers Hardness (HV1) | 15 – 17 GPa | |
Thermal Properties | Max. Operating Temperature (Inert Atmosphere) | up to 1250°C |
Max. Operating Temperature (Air) | 1050 – 1100°C | |
Thermal Conductivity @ 25°C | 25 – 30 W/m·K | |
Thermal Conductivity @ 1000°C | 15 – 18 W/m·K | |
Coefficient of Thermal Expansion (20–100°C) | (2.0 – 2.5) ×10⁻⁶ /K | |
Coefficient of Thermal Expansion (20–1000°C) | (3.2 – 3.6) ×10⁻⁶ /K | |
Thermal Shock Resistance (ΔT) | 550 – 650 K | |
Thermal Shock Parameter (R2) | 13 – 16 W/mm | |
Electrical Properties | Electrical Resistivity @ 20°C | ≥ 10¹² Ω·cm |
Electrical Resistivity @ 800°C | 10⁶ – 10⁷ Ω·cm | |
Dielectric Constant | 5.5 – 6.5 (MHz) |
Disclaimer: The data above are typical properties of silicon nitride ceramic materials and are for your reference only. Actual product properties may vary due to specific purity, processing, and testing conditions.
